一、系統

1 系統架構圖

如下圖1.1 本方系統架構包括電梯狀態監控主機、電梯狀態協議處理器、網絡模塊三部分。

圖1.1 系統架構圖

? 監控主機：監控主機電腦，用于展示電梯狀態數據；

? 網絡模塊：網絡信號采集器，通過網絡方式匯集、處理電梯狀態信息至電腦；

? 協議數據處理器：通過總線對電梯控制系統的控制，可對樓層、方向、狀態、故障信號進行采集處理；可以支持采集所有品牌電梯的狀態，無須安裝額外的傳感器，設備安裝簡單便捷。

2 系統采集電梯點位

? 監測電梯狀態（包括：當前樓層、運行方向、電梯開關門、鎖梯、檢修、退出服務、消防等）。

二、設備及布線

1 布線

1.1 監控室距離電梯機房超過500米，部署網線，采用超5類屏蔽線，網線部署到電梯機房控制柜處，預留2米安裝余度，確保監控室網絡和電梯機房的網絡在一個局域網相同網段。

1.2 監控室距離電梯機房較近時，采用兩芯雙絞屏蔽線，RVVSP 2x0.75；監控中心到電梯之間通信線不得有接頭；總電纜長度不得超過500米。

2 設備介紹

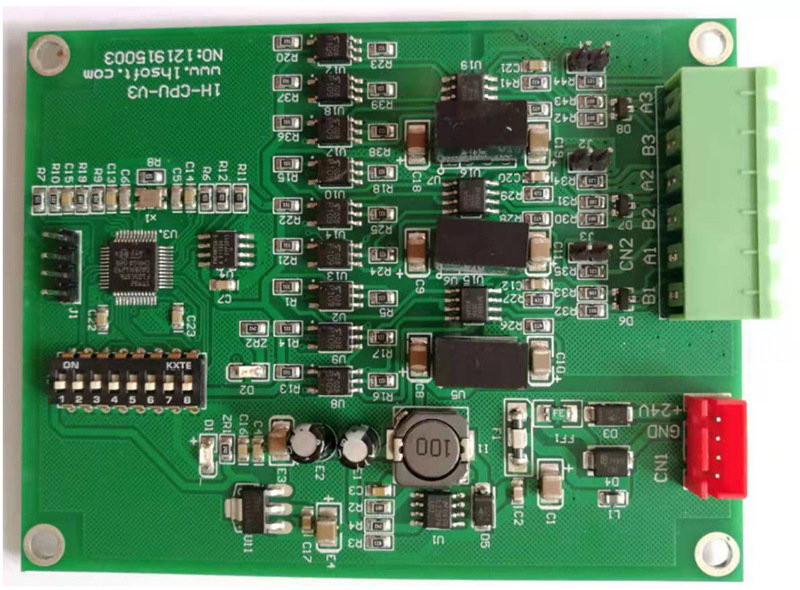

2.1 協議數據處理器

2.2 網絡模塊

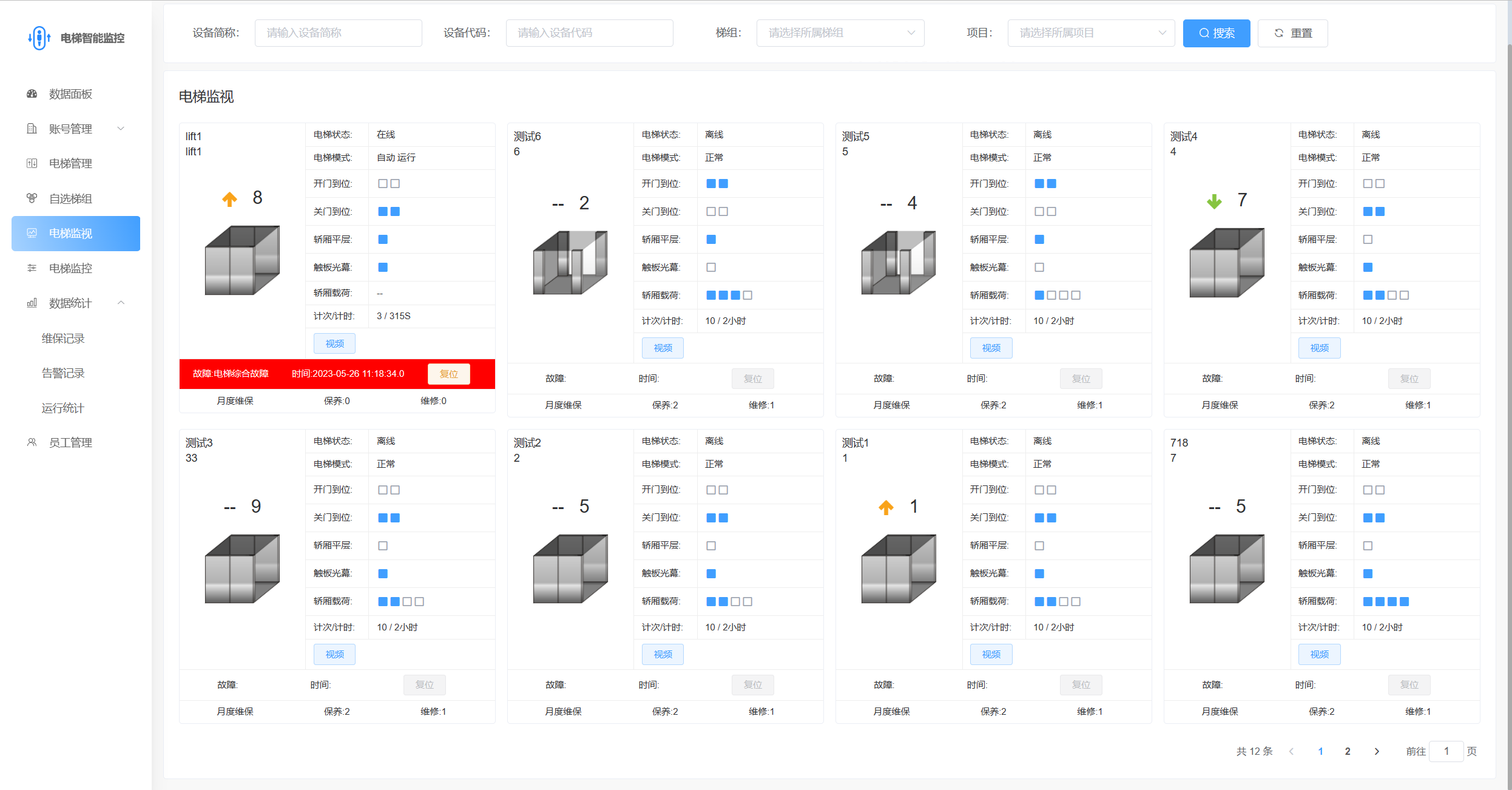

2.3 電腦端監控軟件

1、監控軟件集成電梯樓層、運行方向、故障信息顯示功能，實時顯示電梯的運行狀態。

2、電梯處于處于非正常模式時，系統自動進行報警提示，并記錄報警和故障數據。

3、匯總并統計電梯的運行數據，為電梯維保、監管提供數據支撐。可用于對接機器人乘梯和電梯大數據監管平臺
